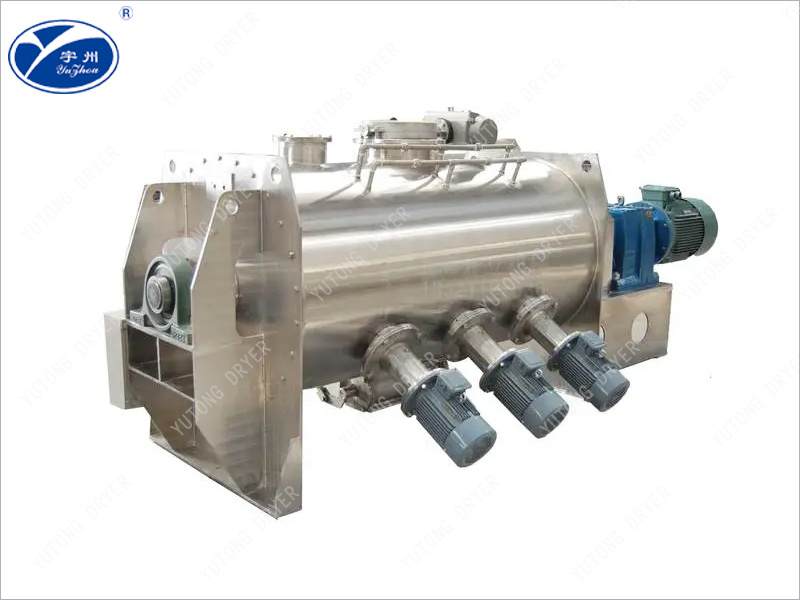

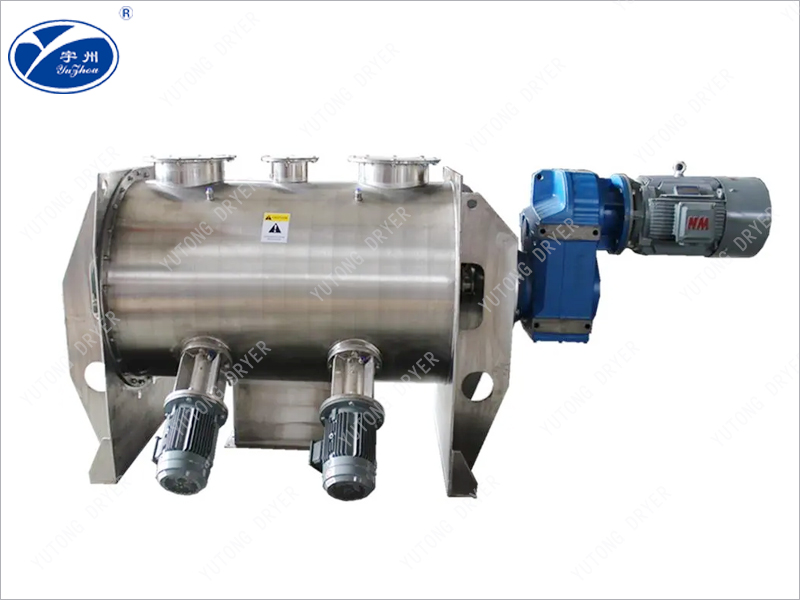

該機型由傳動機構，臥式筒體，犁刀，飛刀四部分組成；物料在犁刀作用下沿筒壁作周向運動，當物料流經飛刀時被高速旋轉的飛刀拋灑，從而在較短時間內達到均勻混合。
1、混合時間短、對粒度、密度差異大的物料混合有較好的適應性。
2、結構特點特別適合加液混合和造濕粒，粒徑在0.3-3mm之間。
應用于化工、醫藥、農藥、獸藥、食品、飼料、飼料添加劑、塑料等行業固－固（粉體與粉體），固－液（粉體中添加少量液體）的混合以及造濕粒、干燥等復合工藝；尤其適用于粘性或膠狀添加劑的混合。
